【产品用途】

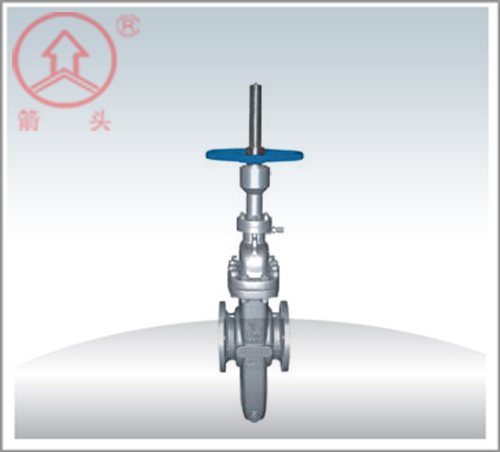

Z43H/X铸钢平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
产品特点:
1、阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2、阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
4、轭架套管:铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
5、阀杆:螺纹长度直到托架;销钉和点焊;具有稳定性。
6、压力密封:结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
7、阀座环:焊接阀座环垂直于流动通道,易于维护。
8、执行机构:这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
9、轭架:完全装配式轭架通过抗震测试,易于维护和安装执行机构。
10、压盖:两件式,自调节压盖,避免被弹出。
11、整体后座:硬面,使用寿命最长。
12、阀瓣:弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
13、整体止动:整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。
【产品执行标准】
设计与制造:JB/T5298
法兰尺寸:JB/79
结构长度:JB/T5298
压力~温度:GB9131
检验与试验:JB/T5298
【产品性能规范】
Z43H/X铸钢平板闸阀主要性能规范
|
设计等级
|
常温下试验压力(MPa)
|
适用温度℃
|
适用介质
|
|
壳体
|
左密封
|
左密封
|
低压密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
|
公称压力PN(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~50
|
-45~21
|
-2~121
|
H2S和CO2总含量大于500mg/m2的介质
|
石油天然气、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
磅级Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
|
【产品零部件材质】
Z43H/X铸钢平板闸阀主要零件材质
|
阀门/阀盖
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
闸板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
阀杆
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
阀座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
垫片
|
-
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
适用介质
|
水、油口、蒸汽
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸类
|
