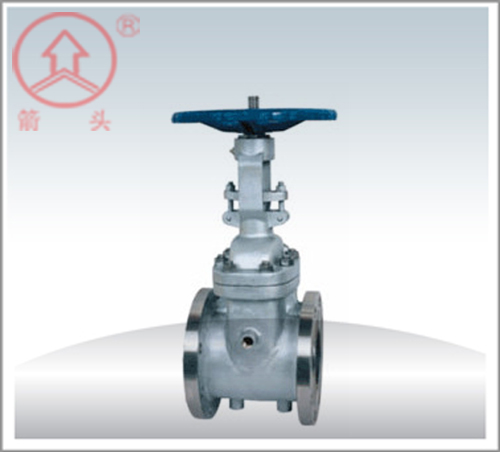

保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
执行标准：
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
对焊连接尺寸：－
检验与试验：GB13927
主要外形和连接尺寸：
|
产品型号
Type
|
公称通径DN
|
PN1.6/2.5MPa
|
WT
(kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-￠d
|
H
|
D0
|
|
BZ41H-16C
BZ41W-16P
BZ41W-16R
|
40
|
200
|
160
|
125
|
100
|
18
|
4-￠18
|
310
|
200
|
49
|
|
50
|
250
|
180
|
145
|
120
|
18
|
4-￠18
|
358
|
240
|
54
|
|
65
|
265
|
195
|
160
|
135
|
20
|
4-￠18
|
373
|
240
|
81
|
|
80
|
280
|
215
|
180
|
155
|
20
|
8-￠18
|
435
|
280
|
100
|
|
100
|
300
|
245
|
210
|
185
|
22
|
8-￠18
|
500
|
300
|
120
|
|
125
|
325
|
280
|
240
|
210
|
24
|
8-￠23
|
614
|
320
|
210
|
|
150
|
350
|
335
|
295
|
265
|
26
|
12-￠23
|
674
|
360
|
260
|
|
200
|
400
|
405
|
355
|
320
|
30
|
12-￠25
|
818
|
400
|
300
|
|
250
|
450
|
460
|
410
|
375
|
30
|
12-￠25
|
969
|
450
|
400
|
|
300
|
500
|
520
|
470
|
435
|
34
|
16-￠25
|
1145
|
560
|
490
|
|
BZ41H-25
BZ41W-25P
BZ41W-25R
|
40
|
450
|
260
|
125
|
100
|
20
|
4-￠18
|
358
|
240
|
52
|
|
50
|
500
|
180
|
145
|
120
|
22
|
4-￠18
|
373
|
240
|
56
|
|
65
|
200
|
195
|
160
|
135
|
24
|
4-￠18
|
435
|
280
|
86
|
|
80
|
265
|
230
|
190
|
160
|
28
|
8-￠18
|
500
|
300
|
105
|
|
100
|
280
|
270
|
220
|
188
|
30
|
8-￠23
|
614
|
320
|
170
|
|
125
|
350
|
300
|
250
|
218
|
30
|
8-￠25
|
674
|
360
|
245
|
|
150
|
350
|
360
|
310
|
278
|
34
|
12-￠25
|
818
|
400
|
270
|
|
200
|
400
|
425
|
370
|
332
|
36
|
12-￠30
|
969
|
450
|
380
|
|
250
|
450
|
485
|
430
|
390
|
40
|
12-￠30
|
1145
|
560
|
535
|
|
300
|
550
|
559
|
490
|
448
|
44
|
16-￠34
|
1145
|
640
|
546
|
