【产品说明】

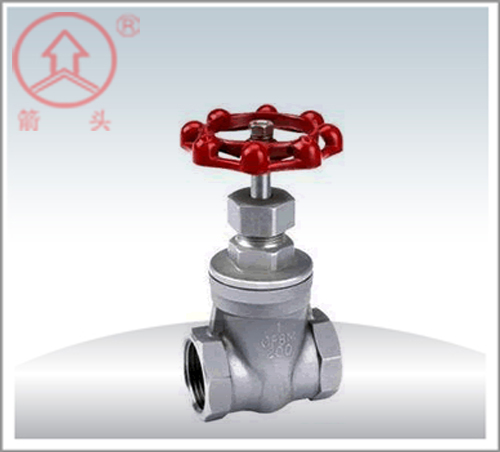

Z15W-16R、Z15W-16P 型不锈钢闸阀（Z15W 丝口内螺纹不锈钢闸阀）：手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20~180℃，公称通径 DN15~DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
Z15W-16R、Z15W-16P 型不锈钢闸阀结构简单，制造和维修比较方便；工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长；不适用于带颗粒、粘度较大、易结焦的介质。
【产品性能参数】
|
Z15W-16R、Z15W-16P 型不锈钢闸阀主要性能参数
|
|
型号
|
PN
|
工作压力 (MPa)
|
适用温度 (℃)
|
适用介质
|
|
Z15W-16R
|
16
|
1.6
|
-20~180
|
水、轻微腐蚀性气液体、饱和蒸汽、直接饮水
|
|
Z15W-16P
|
【产品零部件材料】：
|
Z15W-16R、Z15W-16P 型不锈钢闸阀零部件材料
|
|
名称
|
阀体、阀盖、闸板
|
阀杆
|
密封面
|
填料
|
|
材料
|
不锈钢
|
不锈钢
|
不锈钢
|
膨胀石墨
|
【产品外形及结构尺寸】
|
Z15W-16R、Z15W-16P 型不锈钢闸阀主要外形及结构尺寸（mm）
|
|
DN
|
Rc/in
|
L
|
B
|
H
|
D0
|
|
15
|
Rc1/2
|
56.5
|
15
|
94
|
70
|
|
20
|
Rc3/4
|
60
|
20
|
102
|
70
|
|
25
|
Rc1
|
68
|
25
|
114
|
80
|
|
32
|
Rc1¼
|
75.5
|
32
|
124
|
80
|
|
40
|
Rc1½
|
80
|
40
|
152.5
|
100
|
|
50
|
Rc2
|
90.5
|
50
|
169.5
|
100
|
